雷达液位计的介绍及应用

来源：本站发布日期：2017-11-07 21:18:26|

雷达液位计是基于时间行程原理的测量仪表，探头发出的雷达波以光速运行，当雷达波遇到液面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。雷达液位计可以分为脉冲雷达液位计和导波雷达液位计两大类，导波雷达液位计又有缆式导波雷达和杆式导波雷达之分。

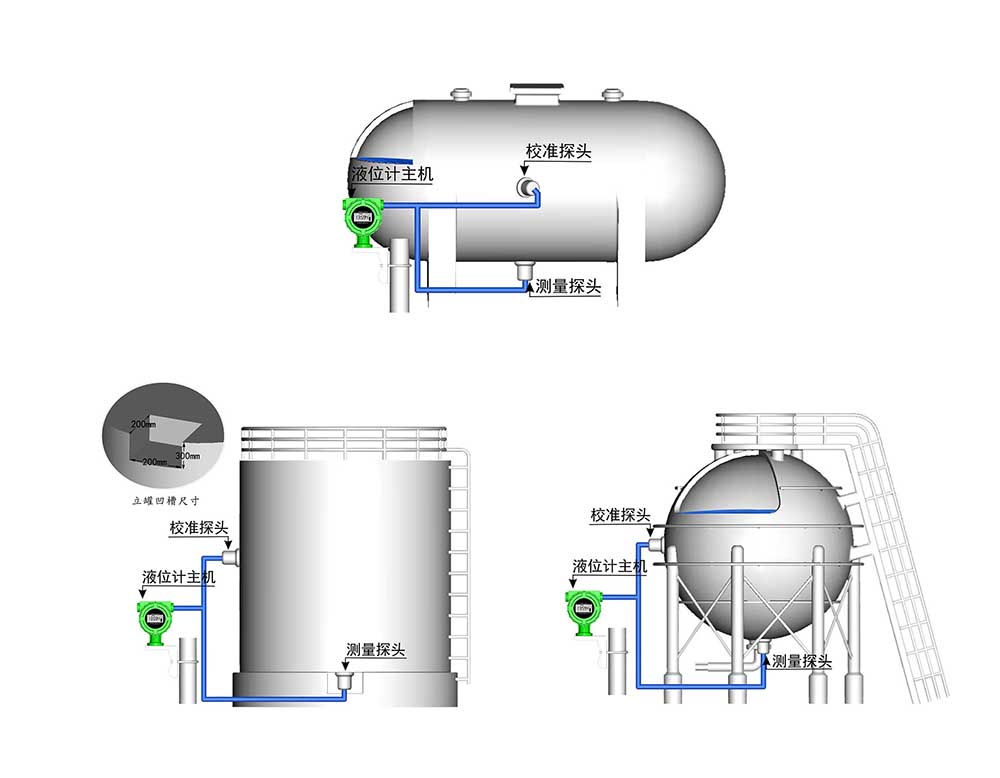

雷达液位计

脉冲雷达液位计

定义

脉冲雷达液位计测量液位时从微处理器控制电路产生一个6.3GHz脉冲通过传感器表面发射出来。该脉冲信号碰到被测流体表面后反射回到天线的时间经过微处理器转换成比例与液位高度的电流信号输出。脉冲雷达采用高频、窄脉冲对微波源信号进行调制，以波束的形式发射固定频率（即载波频率）的脉冲波，在介质表面反射后由接收器接收，脉冲的时间行程决定了由发射天线至介质表面的距离。

应用

脉冲雷达液位计可应用于水液、酸碱、浆料储罐，固体颗粒，小型储油罐，各类导电、非导电介质，腐蚀性介质。如浆状液体，乳剂等化学溶剂，生物科技和制药，食品和饮料等场合。

优点

可测量高70米量程，3毫米误差，而不受温度、粉尘、蒸汽的影响，是同类产品的佼佼者；
适用范围广，可用于储油罐区、沥青储罐、石油液化气、反应釜、石化业污水罐及钢铁业高炉钢水的连续料位测量。在酿酒、食品业制药业等领域中也广泛使用；
一体化结构，非接触式喇叭；
可通过人性化的按键，HART协议及操作视窗对仪表进行设定、编辑，先进多功能的软件可削除搅拌器或其他障碍的干扰。

缺点

数经济型的脉冲微波物位计都采用5.8Hz或6.3GHz的微波频率，其辐射角较大（约30度），容易在容器壁或内部结构上产生干扰回波。虽然加大喇叭天线尺寸可稍微减少发射角度，但体积增大，使用不便；
当液面出现波动和泡沫时，情况就变得更复杂，信号散射脱离传播途径或吸收大部分能量，从而使返回到雷达液面计接受天线的信号更加弱小或无信号返回；
当储罐中有搅拌器管道等障碍物时，这些障碍物也会反射电磁波信号，从而产生虚假的液位信号。

导波雷达液位计

定义

导波雷达液位计是依据时域反射原理为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

应用

导波雷达液位计应用于水液储罐、酸碱储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、油罐、酸罐等。可以测量介电常数等于1.4的任何介质，一般用于测量粘度≤500cst而且不容易产生粘附的介质。

优点

对蒸汽和泡沫有很强的抑制能力，测量不受影响；
不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；
低维护、高性能、高精度、高可靠性，使用寿命长。

缺点

导波雷达物位计属于接触式雷达，如果有的下场对卫生性要求比较高的场合无法应用。
粘稠的介质容易出现挂料，导致测量误差很大。
导波雷达物位计只有液位计处于顶部盲区和底部盲区之间时，才能保证罐内液位的可靠测量。
导波雷达液位计对于安装空间有一定的要求，需要注意介质的介电常数，并依据介电常数的大小选择适合的型号。
