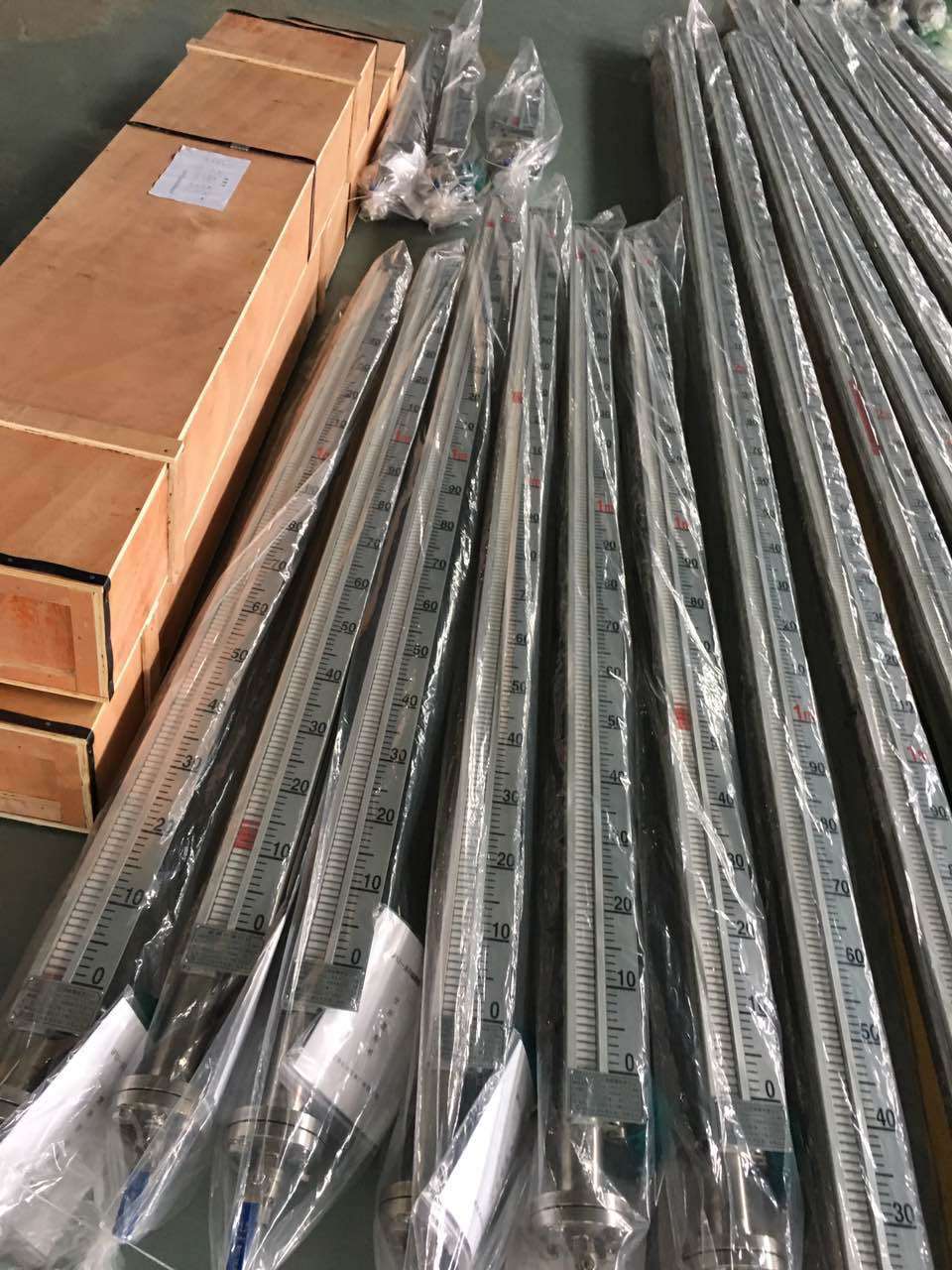

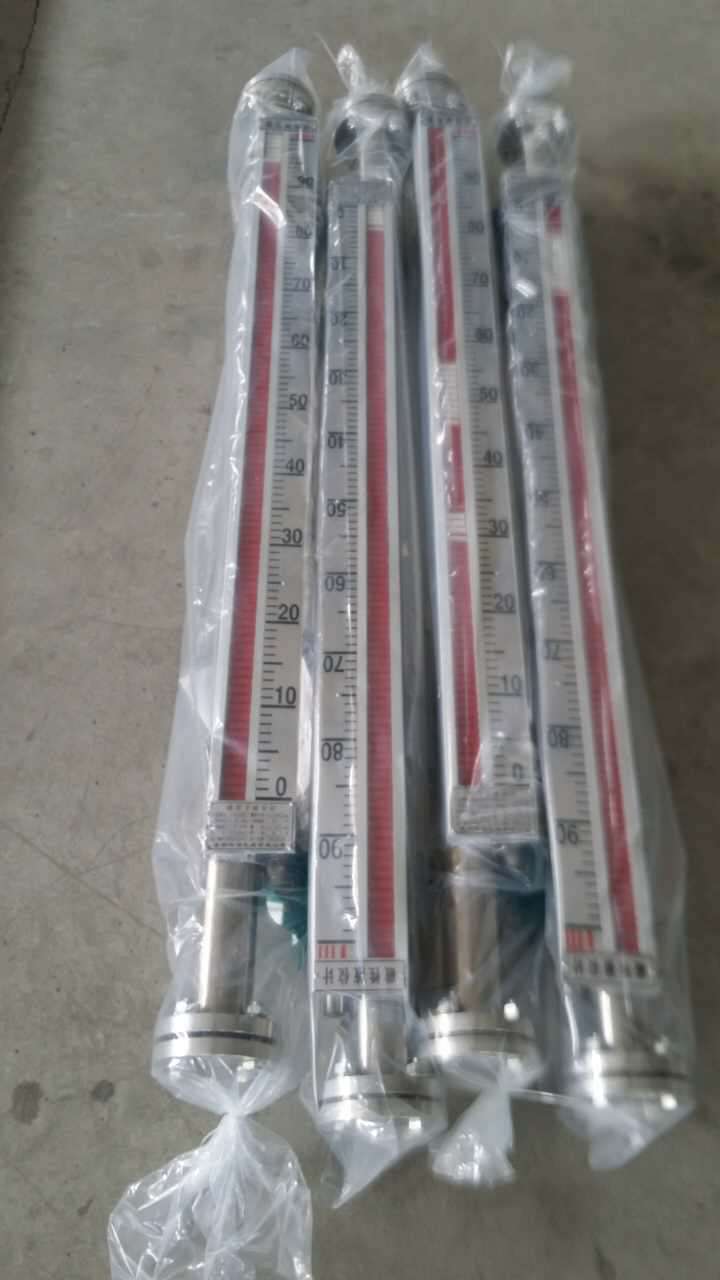

ZQ-UZ磁翻柱液位计
产品特点：
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子 内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°
产品应用：适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
.jpg)
一.产品概述 ：
ZQ-UZ磁翻柱液位计是本公司创新设计的新一代磁翻板液位计，产品技术先进，结构合理，显示清晰直观，由本体、磁翻柱（由红、白双色磁性小翻柱组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业过程中的液位测量与控制。磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
二.技术参数
1、法兰尺寸及密封面：DN15、DN20、DN25、DN40等
2、本体材质：304 316 316L PP塑料
3、量程范围（mm）：299～8999
4、介质密度（g/cm3）：0.49～1.99
5、介质粘度： ≤0.019Pa.S
6、工作温度℃：-39.9～349.99
7、压力等级（MPa）：≤31.99
8、测量精度（mm）：≤±4.99
9、安装方式：侧装式
10、防护等级：IP64.99
11、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、传输方式：4～20mA
三.磁翻板液位计选型表：
|
ZQ-UZ |
磁浮子翻板式液位计 |
|||||||
|
代 号 |
显示方式 |
|||||||
|
517 |
就地翻板显示 |
|||||||
|
518 |
就地翻板显示+4～20mA远传 |
|||||||
|
|
代号 |
安装方式 |
||||||
|
无 |
侧装式 |
|||||||
|
D |
顶装式 |
|||||||
|
|
代号 |
液位计类型 |
||||||
|
无 |
基型 |
|||||||
|
W |
保温型 |
|||||||
|
J |
防腐型 |
|||||||
|
S |
防霜型 |
|||||||
|
Z |
保温防腐型 |
|||||||
|
Y |
顶装防腐型 |
|||||||
|
|
代号 |
报警控制 |
||||||
|
0 |
无报警 |
|||||||
|
1 |
带上限报警 |
|||||||
|
2 |
带下限报警 |
|||||||
|
3 |
带上下限报警 |
|||||||
|
|
代号 |
浮子材质 |
代号 |
本体材质 |
||||
|
P |
不锈钢 |
P |
不锈钢 |
|||||
|
L |
防锈铝 |
L |
防锈铝 |
|||||
|
T |
钛 |
T |
钛 |
|||||
|
S |
PVC塑料 |
S |
PVC塑料 |
|||||
|
F |
氟塑包裹 |
F |
氟塑管 |
|||||
|
|
|
PF |
内衬四氟 |
|||||
|
|
|
PP |
内衬丙烯 |
|||||
|
|
|
PE |
内衬乙烯 |
|||||
|
|
代 号 |
待标明的数据 |
||||||
|
B1 |
标注法兰标准、通径、压力等级 |
|||||||
|
B2 |
标注实际操作温度 |
|||||||
|
B3 |
标注实际操作压力 |
|||||||
|
B4 |
标注测量介质的密度 |
|||||||
|
B5 |
标注订货长度，或提供法兰间距 |
|||||||
|
|
|
|
|
|
|
|
||
四.安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装垂直，偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3、.液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
4、液位计护导管和主体导管保持垂直
5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
