ZQ-LLJLY-100流量记录仪
产品特点：
流量记录仪在水处理行业中应用很多，很多企业为了能够记录下每天的流量，方便于管理。而现在的流量计只能每天显示流量，并不能记录下来！所以要求另外一个仪器来记录，这样就涉及到了流量记录仪。
产品应用：流量记录仪是接收传感器的流量信号，并将接收到的流量进行显示、记录、控制。
.jpg)

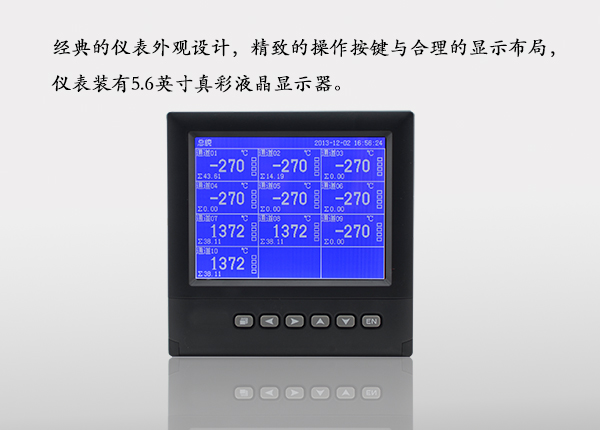

ZQ-LLJLY-100 系列流量记录仪是一种高速高性能微处理器和5.6英寸单色液晶显示屏，对现场各种温度、压力、流量、电量等信号实现监测、控制和记录功能。

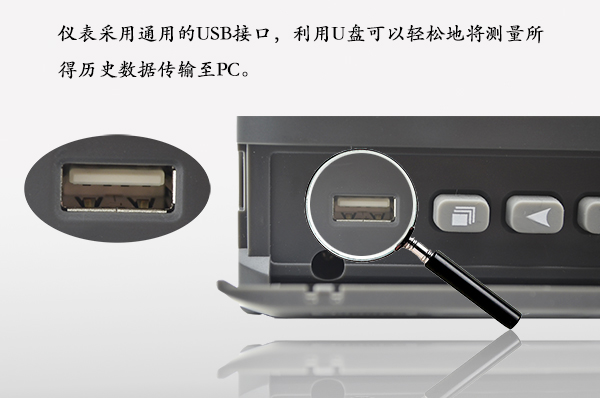

ZQ-LLJLY-100 系列流量记录仪可自由组态输入标准电流、标准电压、热电偶、热电阻、频率等信号，可实现为传感器配电和继电器报警输出，并且可通过U盘或通讯方式与上位机进行数据交换。无纸记录仪本身具有实时数据显示画面、曲线显示画面以及棒图数据显示画面，同时，可以与微型打印机相连接，实现现场打印功能，与声光报警器连接，实现现场声光报警功能。
ZQ-LLJLY-100 系列流量记录仪为信号输入，能够记录温度、温湿度、电流、电压、压力、流量、液位等现场所有信号。
ZQ-LLJLY-100 系列流量记录仪目前主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场，是替代传统记录仪的新一代经济实用型无纸记录仪。

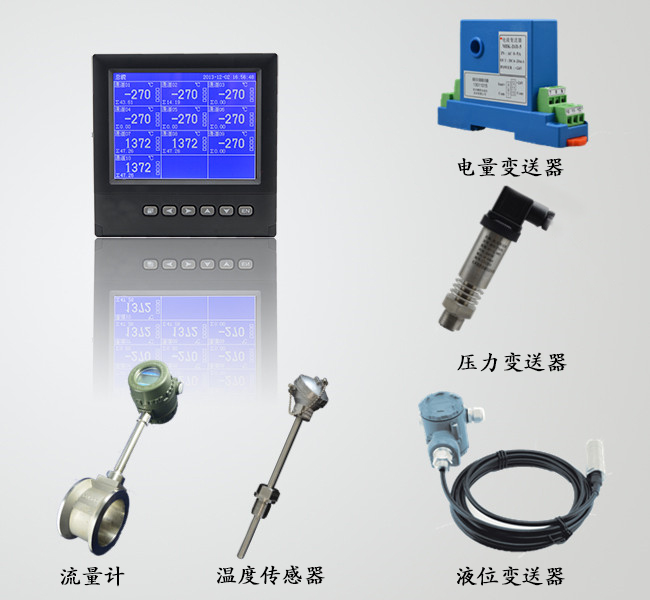

记录仪与现场仪表的配合使用：
1． 配流量计，实现测量和记录现场的流量信号。
2． 配压力变送器，实现测量和记录现场的压力信号。
3． 配温度传感器，实现测量和记录现场的温度信号。
4． 配电量变送器，实现测量和记录现场的电量信号。
5． 配液位变送器，实现测量和记录现场的液位信号。
6． 配温湿度变送器，实现测量和记录现场的温湿度信号。
7． ……

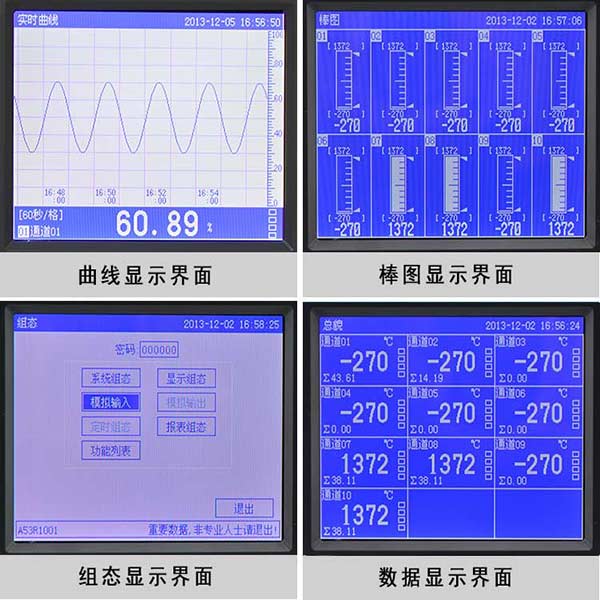

仪表操作界面显示：
上位机软件操作界面显示：
|
通 道 数 |
1~16路可选 |
|
|
输入信号 |
Ⅱ型标准信号：(0~10)mA、(0~5)V、0–20mV、0–100mV。 Ⅲ型标准信号：(4~20)mA、(1~5)V。 热电偶：B、E、J、K、S、T、R、N 、F1、F2、WRE。 热电阻：Pt100、Cu50、BA1、BA2。 |
|
|
精 度 |
±0.2%FS |
|
|
输入阻抗 |
标准电流信号输入为250Ω。 其它信号输入为大于20MΩ。 |
|
|
隔 离 |
通道和地之间隔离电压大于500VAC，全隔离型，通道和通道之间隔离电压大于250VAC。 |
|
|
供 电 |
交流供电电压：(100~240)VAC；频率：(47~63)Hz；功耗：30VA； |
|
|
报警输出 |
250VAC，3A继电器常开触点 |
|
|
绝缘强度 |
电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟； 电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。 |
|
|
看 门 狗 |
集成WATCHDOG芯片，保证主机长期可靠运行。 |
|
|
实时时钟 |
采用硬件实时时钟，掉电后由锂电池供电，时钟误差±1分/月。 |
|
|
掉电保护 |
所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。 |
|
|
通讯接口 |

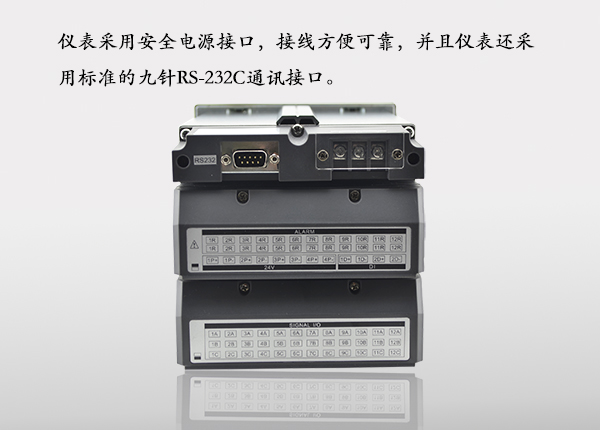

提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485串行总线与主机隔离 |
|
|
采样周期 |
1秒，即1秒对各通道采样1次 |
|
|
记 录 |
1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可设置 |
|
|
显 示 |
3英寸液晶显示屏 |
|
|
尺 寸 |
外型尺寸 144mm×144mm×220mm 开孔尺寸 138+1mm×138+1mM |
|
