ZQ-阿牛巴流量计
产品特点：
它在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用，对气体、液体、蒸汽、水、风量等流体进行流量测量。
产品应用：它在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用，对气体、液体、蒸汽、水、风量等流体进行流量测量。
.jpg)

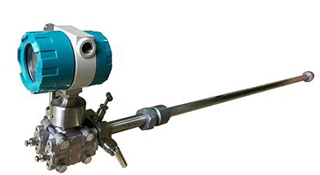

ZQ-ANB阿牛巴流量计（Annubar Flow element）也叫均速管流量计。当流体通过时，在迎流孔与背流孔间产生压力差，配套相应的差压变速器、流量显示仪，就成为一套阿牛巴流量计。它在石油化工、冶金、电厂、电力、轻纺等行业的过程中广泛使用，对气体、液体、蒸汽、水、风量等流体进行流量测量。
一.产品特点:
1、阿牛巴流量计对流体产生的阻力很少，zui大不超过zui大压差值的20％;而且工艺管道的直径越大,阻力损失越小。与孔板比较，一套阿纽巴流量计一年运行所节约的能量价值，相当于一套孔板流量计投资费用的几倍至几十倍之多。
2、阿牛巴流量计的测量精度高于孔板流量计（±0.2%）；而且稳定性和复现性良好。
3、阿牛巴流量计造价低，结果简单，运行周期长，维修容易，尤其适宜大口径管道的流量测量，比孔板拆装的工作量少得多；当配备闸阀时还可不停车安装和拆卸。
4、阿牛巴流量计正、负压引出孔后的管道线安装要求，与孔板流量计的安装要求一样。
二.技术参数：
1、规格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；
2、测量准确度：±0.2%；重复性：±0.1%；
3、范围度：体积流量：10：1；质量流量：8：1；
4、工作压力：均速管无提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流体温度：≤450℃；
6、介质粘度：≤30CP（相当于重油）；
7、材质：均速管、三阀组：各种牌号不锈钢（任选）；主体管、法兰：不锈钢或碳钢（任选）；
三.工作原理：
当流体流过阿牛巴流量计探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。阿牛巴均速流量探头能检测到由流体的平均速度所产生的平均差压。阿牛巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。
四.产品选型：
|
型谱 |
说明 |
|||||||
|
ZQ-ANB |
|
节流装置 |
||||||
|
安装形式 |
M |
|
螺纹 |
|||||
|
F |
|
法兰 |
||||||
|
本体材质 |
|
1- |
|
碳钢 |
||||
|
2- |
|
不锈钢 |
||||||
|
3- |
|
耐高温材质 |
||||||
|
测量管径 |
|
50- |
|
DN50 |
||||
|
65- |
|
DN65 |
||||||
|
80- |
|
DN80 |
||||||
|
100- |
|
DN100 |
||||||
|
125- |
|
DN125 |
||||||
|
150- |
|
DN150 |
||||||
|
200- |
|
DN200 |
||||||
|
225- |
|
DN225 |
||||||
|
250- |
|
DN250 |
||||||
|
300- |
|
DN300 |
||||||
|
350- |
|
DN350 |
||||||
|
400- |
|
DN400 |
||||||
|
450- |
|
DN450 |
||||||
|
500- |
|
DN500 |
||||||
|
600- |
|
DN600 |
||||||
|
800- |
|
DN800 |
||||||
|
900- |
|
DN900 |
||||||
|
1000- |
|
DN1000 |
||||||
|
工作压力 |
|
1 |
|
0.6 MPa |
||||
|
2 |
|
1.6 MPa |
||||||
|
3 |
|
2.5 MPa |
||||||
|
4 |
|
4.0 MPa |
||||||
|
5 |
|
6.4 MPa |
||||||
|
6 |
|
10.0 MPa |
||||||
|
工作温度 |
|
1 |
|
120℃以下 |
||||
|
2 |
|
220℃以下 |
||||||
|
3 |
|
|
||||||
|
介质类型 |
|
LC |
|
干净液体 |
||||
|
GC |
|
清洁气体 |
||||||
|
LT |
|
易脏液体 |
||||||
|
GT |
|
易脏气体 |
||||||
|
VM |
|
饱和蒸汽 |
||||||
|
VH |
|
过热蒸汽 |
||||||
|
附件 |
|
00 |
不带附件 |
|||||
|
01 |
仅带差压变送器 |
|||||||
|
10 |
仅带流量积算仪 |
|||||||
|
11 |
带差压变送器和流量积算仪 |
|||||||
五.订购阿牛巴流量计所需要的参数：
1、被测量的介质 2、被测量介质的温度 3、被测量介质的压力 4、被测量介质的流量 5、被测量介质的粘度
