ZQ-CSB-1000-RL超声波热量表
产品特点：
超声波速差法(时差法)原理:是依靠超声波信号在流体中传播的时间差，来测量流体流量。
产品应用：当超声波速在流体中传播时，流体的流动将使超声波信号的传播速度发生传播的时间差。时间差的大小与流体的流速成正比关系。由此，便可测量流体流量。
.jpg)

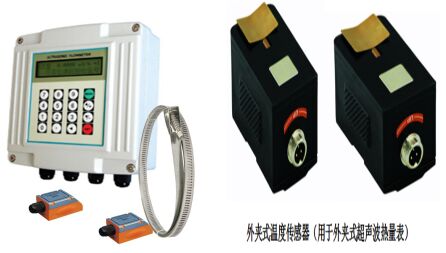

一.ZQ-CSB-1000-RL 超声波热量表概述
超声波热量表应用于各种液体体积流量的在线计量，主机与传感器分别安装：传感器安装在管道上，主机安装于室内或仪表箱内，主机与传感器之间用超声波专用电缆连接，是目前应用zui广泛的超声波流量计。
二.ZQ-CSB-1000-RL 分体式超声波热量表特点
测量范围大 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量
可靠性高 采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性高
抗干扰能力强 采用双平衡信号差分发射、接受电路，有效抵御变频器、电视塔、高压线等强干扰源
强大的记忆功能 自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过 MODBUS协议读出
热量测量 配接温度传感器，可实现热量测量
三.产品性能
| 类 别 性能、参数 | ||
| 主 机 | 原 理 | 超声波时差原理，4 字节IEEE754 浮点运算 |
| 精 度 | 流量：优于±1% | |
| 显 示 | 可连接2×10 背光型汉字或者2×20 字符型液晶显示器，支持中、英、意三种语言 | |
| 信号输出 | 1路4~20mA电流输出，阻抗0-1K，精度0.1% | |
| 1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms） | ||
| 1路继电器输出 | ||
| 信号输入 | 3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号 | |
| 可连接三线制PT100铂电阻，实现热量测量， | ||
| 数据接口 | 隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议 | |
| 专用电缆 | 定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上 | |
| 管道情况 | 管 材 | 钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
| 管 内 径 | 15-6000mm | |
| 直 管 段 | 传感器安装点满足：上游10D，下游5D，距泵出口处30D（D 是指管径） | |
| 测量介质 | 种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
| 温 度 | 标准探头：-30～90℃，高温探头：-30～160℃ | |
| 浊 度 | 10000 ppm 且气泡含量小 | |
| 流 速 | 0～±10 m/s | |
| 工作环境 | 温 度 | 主机：-20～60℃，流量传感器：-30℃～160℃ |
| 湿 度 | 主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后） | |
| 电 源 | DC8~36V或AC85~264V | |
| 功 耗 | 1.5W | |
四.产品热量测量图
|
壁挂插入 |
壁挂管段 |
壁挂外夹 |
|
|
|
五.可选择主机 为了适应不同的安装场合，分体式超声波流量计提供了3种主机可进行选择：
|
壁挂式 |
盘 装 式 |
防爆式 |
|
|
|
|
|
场 所： 用于室内或仪表箱内挂壁 可选配SD卡 |
场 所： 用于仪表盘安装 开孔尺寸：152×76mm |
防爆等级：DIIBT4 |
|
夹装式三线制PT100温度传感器 |
无损检测，无需破坏管道，安装维修方便，用户可自行安装 |
详情请点击 》》》 |
|
插入式三线制PT100温度传感器 |
需断流，无压力损失 |
详情请点击 》》》 |
|
带压安装插入式三线制PT100温度传感器 |
安装无需断流，无压力损失 |
详情请点击 》》》 |
