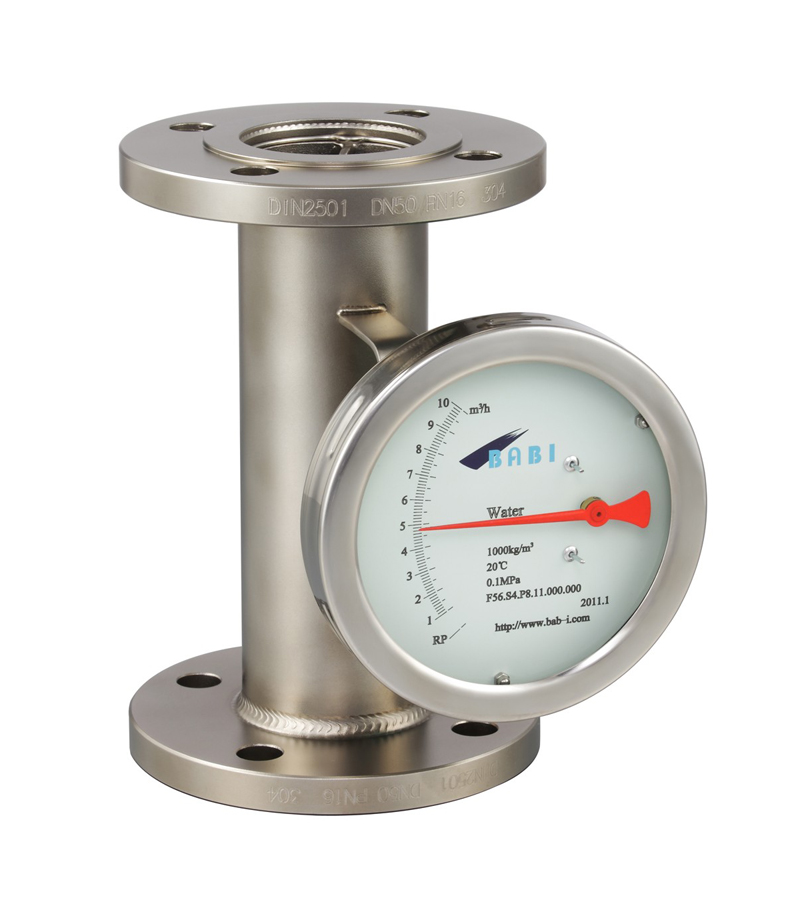

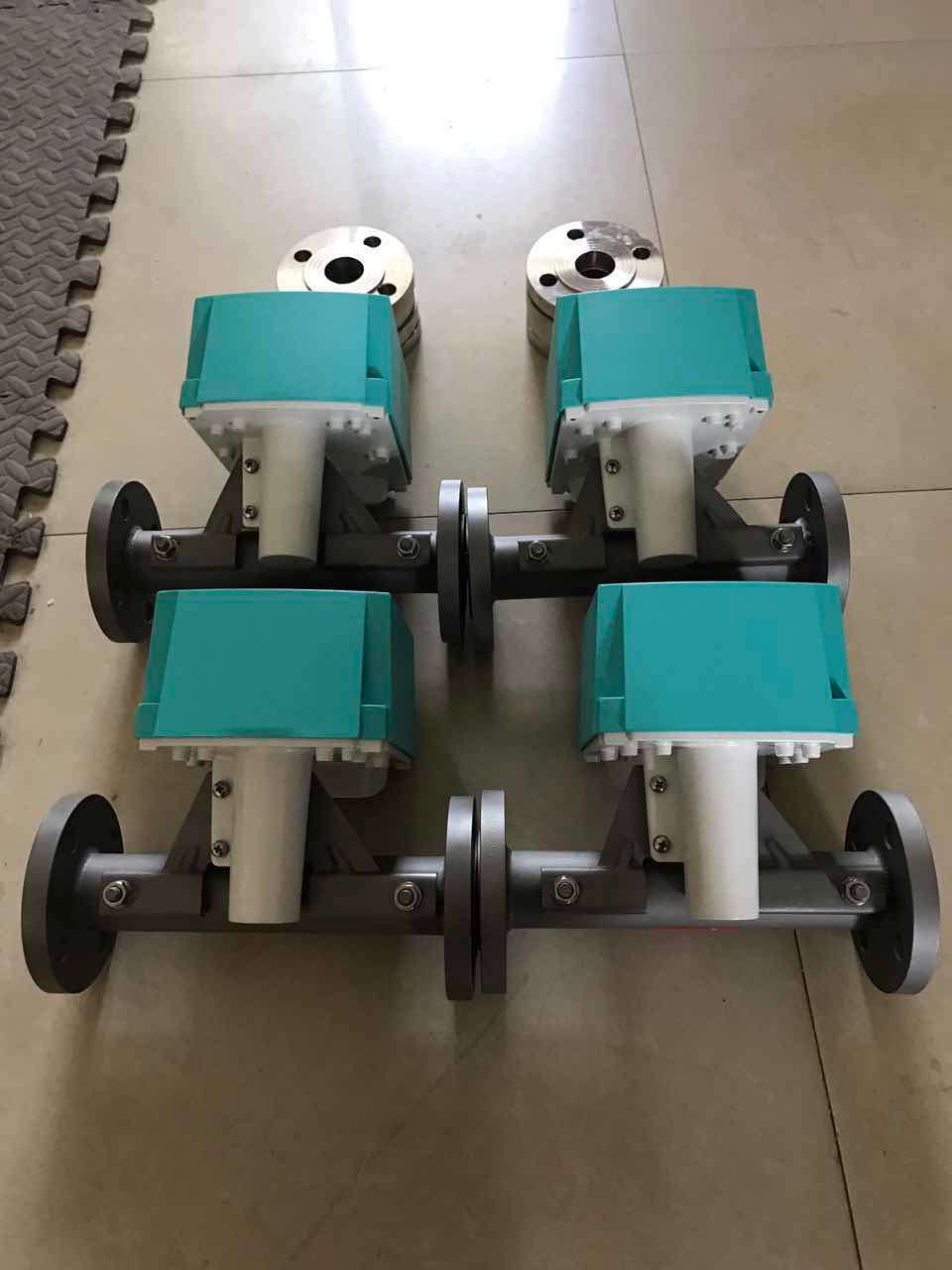

ZQ-LZ转子流量计
产品特点：
流量测量是研究物质量变的科学，质量互变规律是事物联系发展的基本规律，因此其测量对象已不限于传统意义上的管道液体，凡需掌握量变的地方都有流量测量的问题。
产品应用：同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
.jpg)
一.产品概述
ZQ-LZ 转子流量计是采用可变面积是测量原理，用于连续测量封闭管道中的液体和气体的提及流量。有就地显示型和智能远传型支持多种输出协议，为用户提供非常广阔的选择空间；另外该仪表采用先进的16位微处理器及高质量工业化组件，保证了流量计在各种应用场所的有良性能。
ZQ-LZ 转子流量计是采用可变面积式测量原理，用于连续测量封闭管道中的液体和气体的提及流量。它可用来检测液体、气体以及蒸汽的流量，特别适宜低流速、小流量的介质流量的测量。

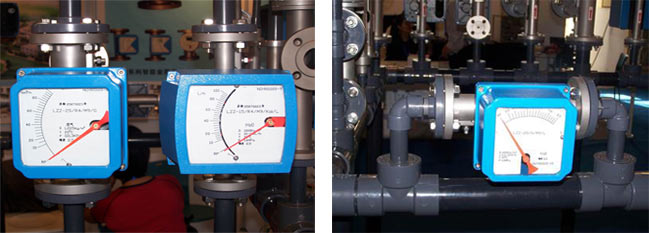

应用场合：
二.产品应用
1、全金属结构，适用于高温、高压合强腐蚀性介质
2、可带数据恢复，数据被封及掉电保护功能
3、 适用于小口径和低流速介质流量的检测
4、 交款的量程比10：1，特殊型20：1
5、对于直管段要求不高

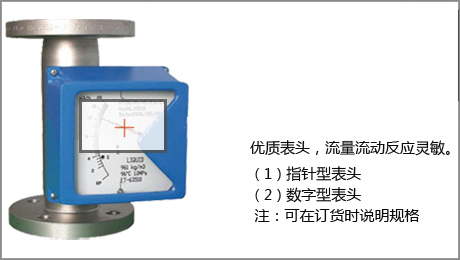

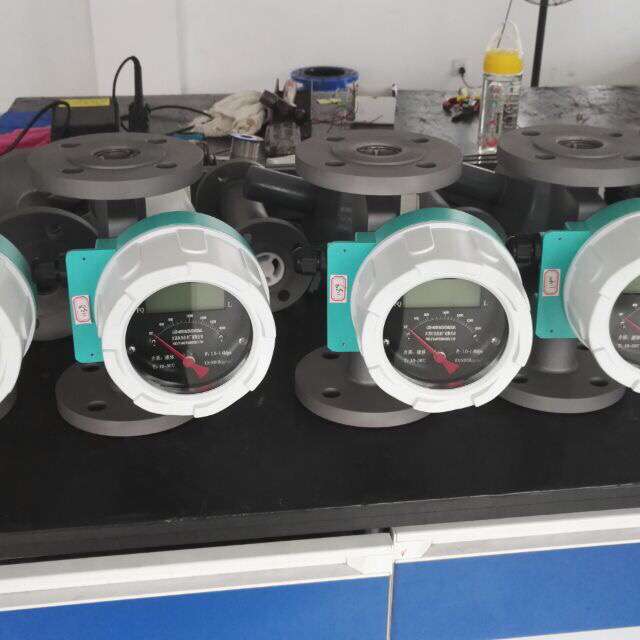

6、双行大液晶屏幕显示，自带背光
7、可同时显示瞬时流量和累计流量
三.产品参数
| 测量范围 | 水：2.5～100000L/h |
| 空气：0.07～3000m3/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等级 | 标准型1.5级，特殊订货可达1.0级 |
| 工作压力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介质温度 | 普通型：-40℃～100℃ |
| 高温型：-80℃～250℃ | |
| 内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃ | |
| 环境温度 | 指针式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |

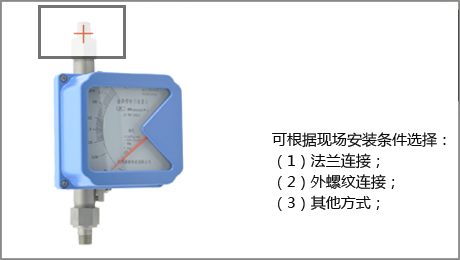

| 连接方式 | 法兰连接、螺纹连接、卡箍连接 |
| 电气接口 | M20×1.5（特殊要求可做） |
| 防护等级 | IP65 |
| 防爆等级 | 本安：ExibIICT4(配LB987S安全栅) 隔爆：ExdIIBT4 |
| 介质粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 工作电源 | 3.6V锂电池1节，可使用一年 |
| +24VDC，纹波≤5% | |

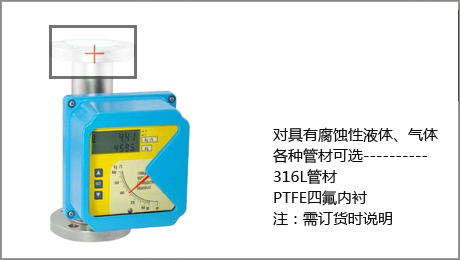

| 测量管材质 | 304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46 |
| 浮子材质 | 304或316（不锈钢）；FTFE或F46 |
四.产品分类
| 仪表规格 | 现场显示型 | 远传显示型 |
| 信号输出 | 无 | 4～20mA |
| 供电电源 | 无或锂电池 | +24VDC |
| 精度等级 | 1.5级 | |
| 显示器 | 指针或液晶 | |
| 温压补偿 | 无 | |
| 通讯接口 | 无 | |
| 测量管材质 | 不锈钢，可选内衬PTFE | |
| 防爆等级 | 可选ExibIICT4 | |
| 防护等级 | IP65 | |
| 仪表通经 | DN15～DN150 | |
| 安装方式 | 法兰安装 | |
| 介质温度 | < 250℃ | |
| 环境温度 | -30℃～60℃ | |
五、金属管转子流量计计外形尺寸图：
|
|
|
|
|
|
|
下进上出 |
防腐型 |
上进下出 |
下进侧出 |
夹套型 |
水平安装 |
|
通径 （DN） |
L （mm） |
H （mm） |
B （mm） |
|
|
15 |
150 |
250 |
220 |
|
|
25 |
150 |
250 |
230 |
|
|
50 |
175 |
250 |
270 |
|
|
80 |
210 |
250 |
300 |
|
|
100 |
230 |
250 |
320 |
|
|
150 |
265 |
400 |
360 |
|
|
200 |
300 |
500 |
390 |
六、金属管浮子流量计流量范围表：
|
通径（mm） |
流 量 范 围 |
压力损失kPa |
|||
|
水L/h |
空气M3/h |
水 |
空气 |
||
|
常规型 |
防腐型 |
常规型、防腐型 |
|||
|
DN15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
DN25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
DN40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
DN50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
DN80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
DN100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
DN150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
七、金属管浮子流量计安装示意图：
