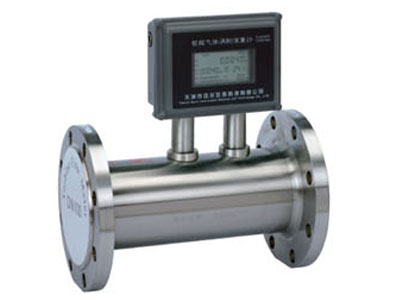

ZQ-LWQ气体涡轮流量计
产品特点：
气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。
应用领域：
产品应用：是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。
.jpg)
一、概 述
ZQ-LWQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行开发的新一代高精度、高可靠性的气体计量仪表，具有的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
·合金涡轮，具有更高的稳流和耐腐蚀作用
·进口专用轴承，使用寿命长
·计量室与通气室隔绝，保证了仪表的安全性
·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可
达0.6m3/h
·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、技术参数
|
执行标准 |
封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
|
仪表口径（mm)及连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 |
|
精度等级 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
仪表材质 |
表体：304不锈钢或铸铝 |
|
使用条件 |
介质温度：-20℃～+80℃ |
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
|
整机耗能 |
外电源：< 1W |
|
信号输出功能 |
脉冲信号、4-20mA电流信号、控制信号 |
|
通讯输出功能 |
RS485通讯 |
|
实时记录功能⑤ |
起停记录、日记录、定时间间隔记录 |
|
信号接线口 |
内螺纹M20×1.5或其他 |
|
防爆等级 |
ExdⅡBT6或ExiaⅡCT4 |
|
防护等级 |
IP65 |
四、测量范围及工作压力
|
公称通径 |
型号 |
标准量程 |
扩展量程 |
常规耐压等级 |
特制高压等级 |
安装方式 |
||
|
DN20 |
LWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰 |
|
DN25 |
LWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN32 |
LWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰 |
|
DN40 |
LWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN50 |
LWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
LWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法兰 |
|
DN80 |
LWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－80 |
A2 |
20-400 |
法兰 |
|||||
|
DN100 |
LWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法兰 |
|
LWQ－100 |
A2 |
32-650 |
法兰 |
|||||
|
DN125 |
LWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法兰 |
|
DN150 |
LWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法兰 |
|
LWQ－150 |
A2 |
50-1000 |
法兰 |
|||||
|
DN200 |
LWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法兰 |
|
LWQ－200 |
A2 |
130-2500 |
法兰 |
|||||
|
DN250 |
LWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法兰 |
|
LWQ－250 |
A2 |
200-4000 |
法兰 |
|||||
|
DN300 |
LWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法兰 |
|
B2 |
320-6500 |
1.6 |
||||||
五、产品分类
|
产品图片 |
|
|
|
||
|
仪表型号 |
ZQ-LWQ-N |
ZQ-LWQ-A |
ZQ-LWQ-B |
ZQ-LWQ-C |
ZQ-LWQ-D |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA/脉冲 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%+锂电池 |
|
精度等级 |
2.5～1.5级 |
1.5～1.0级 |
1.5～1.0级 |
||
|
测量范围 |
标准量程 |
标准量程或扩展量程 |
标准量程或扩展量程 |
||
|
显示器 |
无 |
有 |
有 |
||
|
温压补偿 |
无 |
无 |
有 |
||
|
通讯接口 |
无 |
无 |
RS485 |
||
|
实时记录 |
无 |
无 |
有 |
||
|
仪表材质 |
铝合金或不锈钢 |
铝合金或不锈钢 |
铝合金或不锈钢 |
||
|
防爆等级 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防护等级 |
IP65 |
IP65 |
IP65 |
||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
||
|
仪表通经 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
||
|
安装方式 |
法兰安装 |
法兰安装 |
法兰安装 |
||
|
介质温度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
||
六、产品选型
|
型号 |
|
说明 |
|||||
|
ZQ-LWQ |
□ |
—□ |
□ |
/□ |
/□ |
/□ |
|
|
仪表 |
N |
|
|
|
|
|
传感器型：+12V或24V供电，输出三线制脉冲信号 |
|
A |
变送器型：+24V供电，输出二线制4～20mA |
||||||
|
B |
智能型：锂电池供电，现场显示无信号输出 |
||||||
|
C |
智能型：+24V供电，现场显示并输出二线制4～20mA |
||||||
|
D |
全智能型：温压补偿一体化，现场显示并远传信号 |
||||||
|
公称通径及 |
25 |
DN 25mm |
|||||
|
40 |
DN 40 mm |
||||||
|
50 |
DN 50 mm |
||||||
|
65 |
DN 65 mm |
||||||
|
80 |
DN 80 mm |
||||||
|
100 |
DN 100 mm |
||||||
|
125 |
DN 125 mm |
||||||
|
150 |
DN 150 mm |
||||||
|
200 |
DN 200 mm |
||||||
|
250 |
DN 250 mm |
||||||
|
300 |
DN 300 mm |
||||||
|
量程范围 |
W(x) |
扩展量程范围，请参照Px页表2选择 |
|||||
|
S(x) |
标准量程范围，请参照Px页表2选择 |
||||||
|
表体材质 |
S |
不锈钢 |
|||||
|
L |
铝合金 |
||||||
|
机芯材质 |
S |
防腐ABS |
|||||
|
L |
铝合金 |
||||||
|
|
N |
无特殊结构 |
|||||
|
A |
氧气专用 |
||||||
|
B |
压缩空气专用 |
||||||
