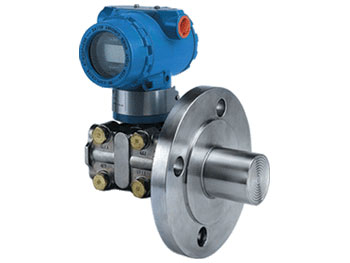

ZQ-3351单法兰液位变送器
产品特点：
液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4~20mA.DC信号输出。
产品应用：单法兰液位变送器是根据压力感应原理，通过液体的密度计压力的变化而计算出当前液体的高度。
.jpg)
一.产品概述
ZQ-3351/1151LT 型法兰式液位变送器是引进国外先进技术和设备的变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该法兰式液位变送器具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上结合了目前国内zui为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，法兰式液位变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二.产品模拟型特点：
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
三.产品智能型特点：
●测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现测量
●采用H合金护套的传感器（），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
RF-1151/3351LT型法兰式液位变送器,可对各种容器进行液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。
测量范围：
差压：0-6.2-690KPa
静压：2.5MPa
四.产品选型方式
| ZQ-3351/1151LT | 法兰式液位变送器 | |||||||||||
| 代码 | 量程范围KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-4-40 | |||||||||||
| 5 | 0-40～200 | |||||||||||
| 6 | 0-0.16～700 | |||||||||||
| 代码 | 输出 | |||||||||||
| E | 4-20mA | |||||||||||
| S | 智能式(HART协议） | |||||||||||
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | |||||||||
| A0 | (3〞)80 | 平 | 316LSST | |||||||||
| A2 | (3〞)80 | 50 | 316LSST | |||||||||
| A4 | (3〞)80 | 100 | 316LSST | |||||||||
| A6 | (3〞)80 | 150 | 316LSST | |||||||||
| B0 | (4〞)100 | 平 | 316LSST | |||||||||
| B2 | (4〞)100 | 50 | 316LSST | |||||||||
| B4 | (4〞)100 | 100 | 316LSST | |||||||||
| B6 | (4〞)100 | 150 | 316LSST | |||||||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
| C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
| C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
| C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
| D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
| D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
| D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
| E0 | (3〞)80 | 平 | 钽 | |||||||||
| F0 | (4〞)100 | 平 | 钽 | |||||||||
| 代码 | 安装法兰 | |||||||||||
| A | 3〞150lb | |||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | 4〞300lb | |||||||||||
| 代码 | 结 构 材 料 | |||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
| 代码 | 选项 | |||||||||||
| M1 | 0-100%线性指示表 | |||||||||||
| M2 | LED显示表 | |||||||||||
| M3 | LCD显示表 | |||||||||||
| B1 | 管装弯支架 | |||||||||||
| B2 | 板装弯支架 | |||||||||||
| B3 | 管装平支架 | |||||||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||||||
| 不注 | 1/2NPT锥管螺纹接头 | |||||||||||
| C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头 |
|||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT4 | |||||||||||
